案例1 - 松花江跑冰排景观模拟
1. 案例介绍
本案例利用格物云CAE三维河冰模块，搭建松花江佳木斯段的模型，从而研究模拟春季来临松花江河冰消融出现跑冰排景观的情况。
2. 操作说明
2.1 矢量数据
将研究区域的坐标系设置为EPSG：3857。
利用本地上传按钮，上传绘制好的水潭多边形文件shp，应用并保存。
利用矢量点工具，在河道中点一个后续想做分析的点位，命名并保存。
2.2 几何
2.2.1 生成几何
点击几何，点击生成几何，在弹出的窗口中选择主网格轮廓为river.shp。生成几何。
2.2.2 几何分组
点击几何分组，点击添加，在分组位置下方的方框里选中想要的线段，或者用鼠标靠近想要选中的线段，被靠近的线段会变成绿色，点击后该线段被选中并变成红色。选中头白潭入口1，并重命名为in_1，保存。
!
用相同的操作选中河流出口1，并重命名为out_1，保存。
2.3 网格
2.3.1 生成网格
点击网格，点击生成网格，在弹出的窗口中配置主网格和子网格的尺寸。该案例只需设置主网格尺寸，可参考图中尺寸。配置完成后点击生成网格。
!
2.3.2 网格赋值
接下来对网格进行地形赋值。点击网格赋值，点击添加按钮，会弹出赋值窗口。
对研究区域赋值：赋值类型选择高程，赋值数据类型选择常量，为全域赋上0m的高程。
2.3.2 网格设置
由于还要研究河冰在垂直方向上的分布情况、浓度等，对网格进行层数设置，设置为6层。
2.4 水动力设置
2.4.1 初始条件
点击初始条件，设置为均匀初始场，常数水位10m。
2.4.2 边界条件
对于边界条件，设定入口为流量边界，出口为水位边界。
流量边界一：边界类型为流量边界，施加位置选择in_1，输入恒定流量为10m3/s。
水位边界：边界类型为水位边界，施加位置选择out_1，水位设置为10m。
2.4.3 底部摩擦
假设整个研究区域采用均匀曼宁公式摩擦模型，摩擦系数设置为0.04。
其余模型参数设置保持默认即可。
2.4.3 计算时间与结果配置
计算时间步设置为20s，总模拟时长半天（43200s），输出频率设置为10个时间步1帧，结果配置上勾选水深、流速流量标量。
2.5 河冰设置
2.5.1 通用模型设置
热能平衡计算模式选择完全模型，大气热交换选择完整热平衡模型，物理参数保持默认，气象参数将空气温度改为-15℃
2.5.2 水内冰模型设置
水内冰模型的设置如下图所示，添加两种冰类型，并将半径设置偏大，方便我们观察到结果。
2.5.3 冰盖模型设置
本案例勾选动态冰盖模型，其余保持默认即可。
2.5.4 河冰初始条件
设置一开始水体内无任何河冰存在（即浓度均为0）。
但是边界（上游）不断有浮冰流入河流，具体设置如图所示。
2.5.4 结果配置
设定输出频率同样为10时间步/帧，并如图所示，勾选水内冰相关的变量
2.6 仿真计算
全部配置完成后，点击仿真计算菜单，选择核数32核，点击开始计算。
3. 结果展示
3.1 二维结果云图和点位分析
点击结果云图，即可查看水内冰在研究区域全场范围的时空变化情况。
3.2 三维云图

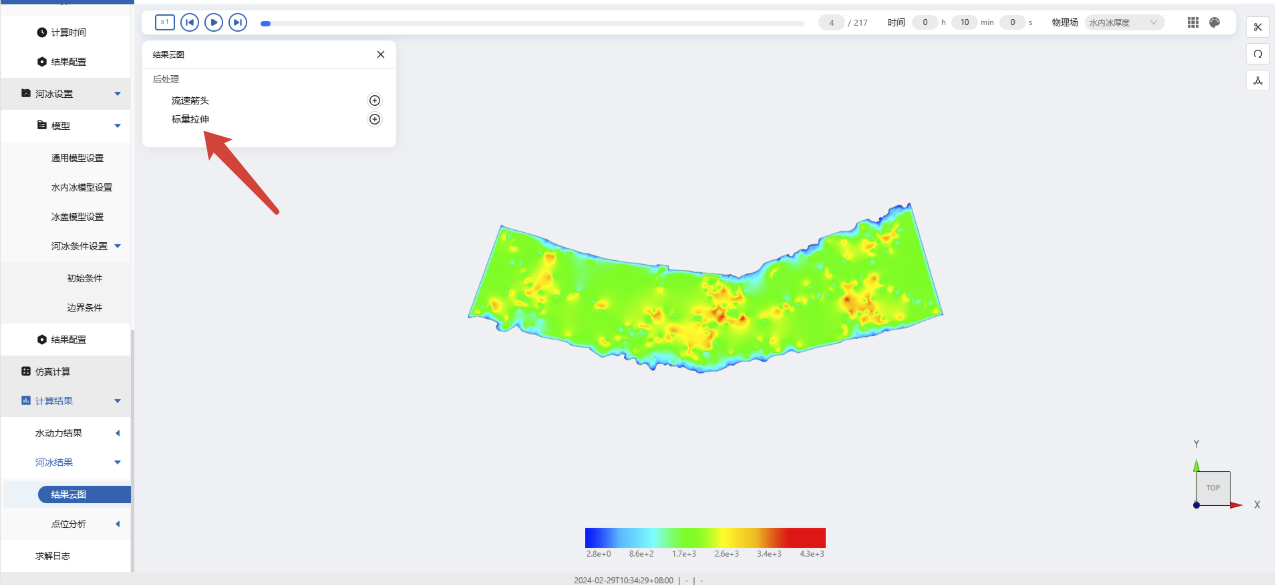

点击三维结果，选择标量拉伸，将水体修改为立体，可以看到水内冰在垂直维度上的分布变化。
这部分图暂时渲染不出来，不知道是我电脑问题还是上周张悦在群里说的冰盖渲染bug的问题（按理说不会影响我水内冰），需要今天再试试
